Fiche technique concernant les informations nécessaires sur le mode de fonctionnement du chargeur IP 22 Victron.

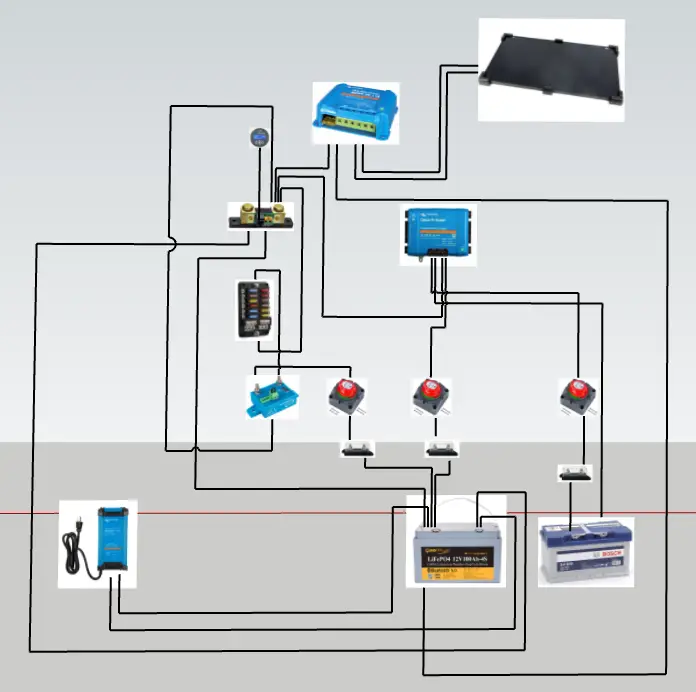

Schéma Electrique

Schéma détaillé décrivant les connexions électriques et les interactions entre différents appareils Victron.

Les équipements installés dans votre van se doivent d’être conforme à des réglementations bien précises :

  • Règlementation 43R pour le vitrage
  • Règlementation ECE R10 pour le MPPT et autres appareils électroniques (La marque Victron est en mesure de vous les fournir)
  • Certificat de conformité pour le chauffage et/ou chauffe eau (Marque Pundmann)
  • La DREAL exigera de votre part un document spécifique pour les équipements installés, en conséquence, tout ce qui est bon marché est à proscrire.

Appareillage Victron

Pour notre installation électrique, nous avons choisi des produits de la marque VICTRON, produits réputés pour leur fiabilité.

Vous trouverez tout les certificats de conformité (ECE R10) des produits Victron généralement demandés par la DREAL ==> ICI



Plus d’infos : MyShop Solaire

Branchement des différents produits Victron.

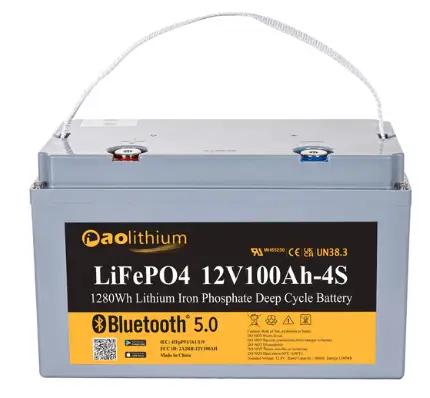

Batterie 12V100Ah-4S Lithium LiFePO4

Une application mobile Bluetooth 5.0 intelligente surveille les données de la batterie en temps réel.

Plus d’informations ICI

Présentation de la batterie en Vidéo : ICI

Cette batterie auxiliaire lithium-ion à cycle profond dispose de la connectivité Bluetooth 5.0. Longue durée et haute capacité. La tension de la batterie est de 12 V et sa capacité est de 100 Ah.

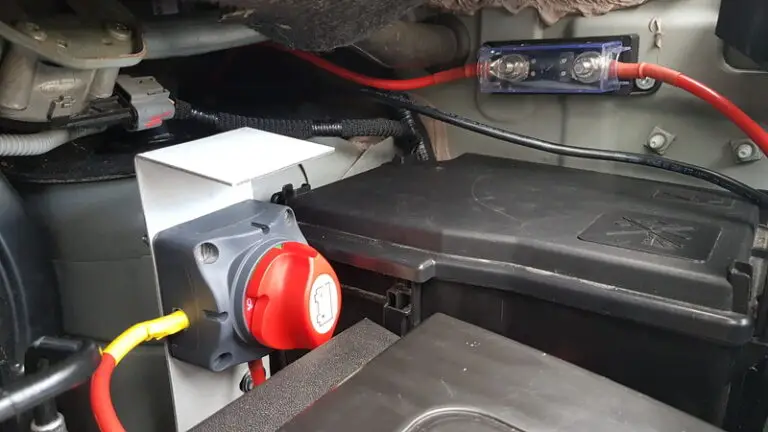

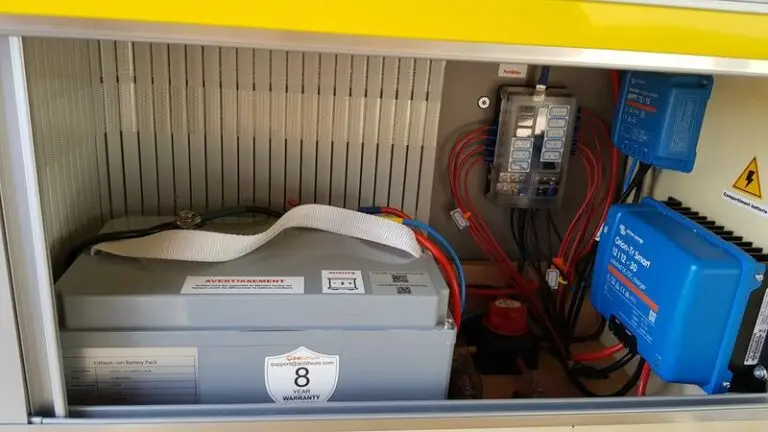

Dans le compartiment moteur se trouve un coupe circuit (+ porte fusible) qui permet de recharger la batterie auxiliaire en roulant.

Le porte fusible est relié à l’Orion Smart Isolated  DC/DC.

Le chargeur Orion Smart Isolated est un chargeur professionnel, avec une charge adaptative en trois étapes, et une fonction Bluetooth intégrée. Il permet de recharger votre batterie auxiliaire en roulant.
Pour plus d’informations sur ce chargeur, consultez ce fichier Pdf
Vous y trouverez des conseils d’installation et de branchement.
Plus d’infos : MyShop Solaire

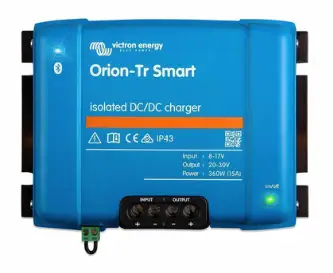

Chargeur Victron Orion-Tr Smart DC-DC isolé, qui est un dispositif utilisé pour charger les batteries à partir d’une source d’alimentation à partir d'un alternateur de véhicule.

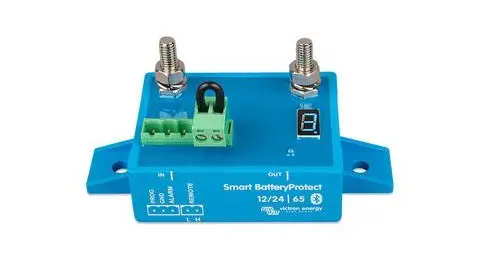

Appareil Smart Battery Protect Victron avec affichage numérique. Il comporte plusieurs connecteurs et des étiquettes imprimées indiquant l'entrée et la sortie.

Le Battery Protect 65A de Victron Energy est idéale pour des systèmes en 12V ou 24V permet de déconnecter automatiquement des consommateurs non essentiels de la batterie avant qu’elle ne soit complètement vide et donc endommagée.

Vous pouvez consulter :

Plus d’infos : MyShop Solaire

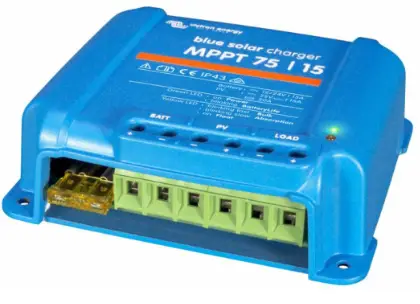

Ce régulateur de charge Victron Blue Solar MPPT 75/15 vous permet d’atteindre le point de puissance maximal plus rapidement que les contrôleurs classiques vous offrant ainsi une meilleure puissance de charge tout en augmentant la durée de vie de votre batterie !

Vous pouvez consulter :

Plus d’infos : MyShop Solaire

Ce manuel couvre toutes les informations nécessaires pour l'installation, la configuration et l'utilisation du chargeur solaire MPPT 75/15.

Comment brancher mon BMV 712 et son shunt ?

La réponse est ICI avec différent plan de montage

L’AUTONOMIE – LE FROID

Afin de vous garantir une excellente  conservation de vos aliments et boissons lors de vos aventures en Van, nous avons opté pour ce réfrigérateur.

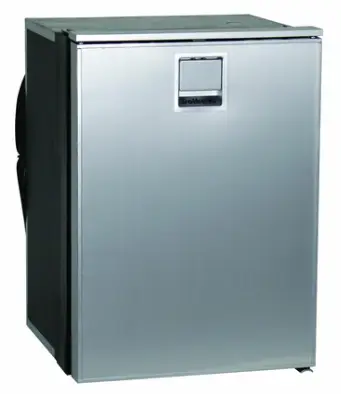

Réfrigérateur à compression CRUISE 42 12/24 VOLTS ELEGANCE LINE SILVER – INDEL WEBASTO

Et nous pouvons affirmer qu’il assure. Sur 5 semaines d’itinérance (France, Espagne & Portugal), il a fonctionné uniquement sur le panneau solaire PERC de 150w !

L’AUTONOMIE – LE PANNEAU SOLAIRE

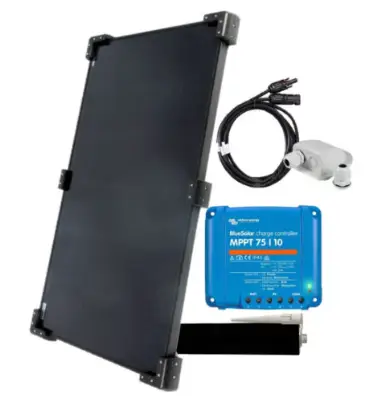

Le panneau solaire PERC Full black 150 W

dispose de cellules monocristallines dernières génération, technologie PERC, assemblage par tuilage, hybride, back-contact pour un rendement approchant les 22%.

La technologie PERC tuilage, proposé par le fabriquant français ENERGIE MOBILE est aussi la seule technologie solaire garantissant un maintien de production lors d’un ombrage partiel du panneau.

Le panneau solaire émet-il des ondes électromagnétique, réponse à 1mn46 sur la vidéo jointe .
